產品型號
產品名稱 | 型號 |
直讀遠傳水表 | KDY |
直讀遠傳熱水表 | KDYR |
主要特點
1.光電直讀技術，直接讀取水表的窗口值，無累計誤差。
2.表內無電源，直讀裝置僅在抄表瞬間加電工作。
3.直讀水表無需初始化，抄表系統維護工作量小。
4.表計地址可以靈活設定，每只表計有唯一地址，方便管理維護。
5.M-BUS總線標準，普通兩芯線纜鏈接，不區分正負極，同時完成數據通訊和提供表計電源功能。
6.樹型結構布線，方便施工維護執行標準。
7.防水設計：產品采用整體密封防水工藝。
主要技術參數
項目 | 技術參數 | |
公稱直徑DN | 常用流量Q3 (m3/h) | 連接螺紋 |
15 | 2.5 | G3/4 |
20 | 4 | G1 |
25 | 6.3 | G1? |
32 | 10 | G1? |
40 | 16 | G2B |
50 | 25 | G2 1/2B或法蘭 |
65 | 40 | 法蘭 |
80 | 63 | |
100 | 100 | |
125 | 160 | |
150 | 250 | |
計量等級 | 2.0級，R80/R100 | |
壓力損失 | ≤0.063 MPa | |
工作壓力（MPa） | ≤1.6MPa | |
使用條件 | 冷水水表介質溫度：0.1℃～40℃；相對溫度＜93%； | |
氣候和機械環境條件 | B類 | |
電磁環境條件等級 | E1：住宅、商業、輕工業 | |

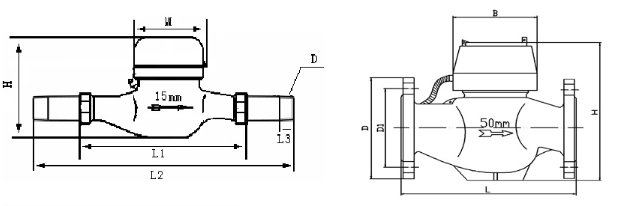

水平安裝直讀遠傳水表外形尺寸
示圖 | 口徑 | L1 | L2 | L3 | H | W | D |
mm | |||||||
（1） | DN15 | 165 | 255 | 14 | 123 | 82 | R1/2″ |
（1） | DN20 | 195 | 295 | 16 | 123 | 82 | R3/4″ |
（1） | DN25 | 225 | 341 | 18 | 125 | 86 | R1″ |
（1） | DN32 | 230 | 365 | 20 | 137 | 90 | R1 1/4″ |
（ ） | DN40 | 245 | 374 | 21 | 180 | 120 | R1 1/2″ |
示圖 | 口徑 | L | B | H | D | ||
（2） | DN50 | 280 | 135 | 195 | 法蘭連接按GB/T17241.2-1998 | ||
水表型號 | 公稱直徑DN | 長度L（mm） | 高度H（mm) | 拆卸高度＞G（mm） | 連接法蘭按 GB/T 17241.6-1998 | ||
法蘭外徑D（mm） | 螺栓孔中心直徑D1（mm） | 單邊螺栓與孔直徑 | |||||
KDY | 65 | 200 | 218 | 236 | 185 | 145 | 4-?19 |
80 | 225 | 280 | 341 | 200 | 160 | 8-?19 | |
100 | 250 | 290 | 341 | 220 | 180 | 8-?19 | |
125 | 250 | 310 | 341 | 250 | 210 | 8- ?19 | |
150 | 300 | 320 | 341 | 285 | 240 | 8- ?23 | |
200 | 350 | 364 | 358 | 340 | 295 | 8/12-?23 | |
該尺寸僅供參考，訂貨時請電話咨詢 | |||||||
配套系統設備
產品名稱 | 規格 | |
直讀遠傳水表 | KDY | KD型智能管理軟件、射頻卡讀寫器具、卡片、接管螺母（法蘭盤）； |
直讀遠傳熱水表 | KDYR | KD型智能管理軟件、增強通訊適配器（型號：KDTXSB-1）、遠程數據采集器（M-BUS）、接管螺母（法蘭盤）； |
